Drehzahlgeregelte Schraubenkompressoren

Öleingespritzt

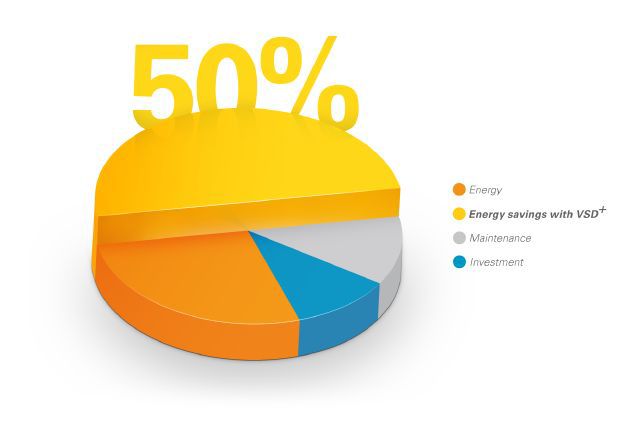

Baureihe GA 7-75 VSD+ neueste Generation ... diese Spargenies senken durchschnittlich um 50% Energiekosten und Baureihe GA 22-315 VSD ... diese Spargeräte senken durchschnittlich um 35% Energiekosten : die meisten Produktionsanlagen weisen ja nach Wochentag oder Zeitraum innerhalb eines Wirtschaftszyklus ein Luftbedarf mit Schwankungen auf. Herkömmliche Kompressoren können dem Luftbedarf nicht präzise folgen. Atlas Copco hat als erste Firma die öleingespritzten Schraubenkompressoren mit variabler Drehzahlregelung - Die Baureihe GA-VSD+ und GA-VSD ( Variable Speed Drive ) entwickelt, die es ermöglicht, den Volumenstrom dem jeweiligen Luftbedarf präzise zu folgen, indem er die Drehzahl seines Antriebsmotors über einen integrierten Frequenzumrichter variiert. Dies ist das ausschlaggebende Merkmal der GA-VSD-Reihe. Sinkt der Luftbedarf, reduziert der GA-VSD seinen Volumenstrom und damit auch die elektrische Leistungsaufnahme.

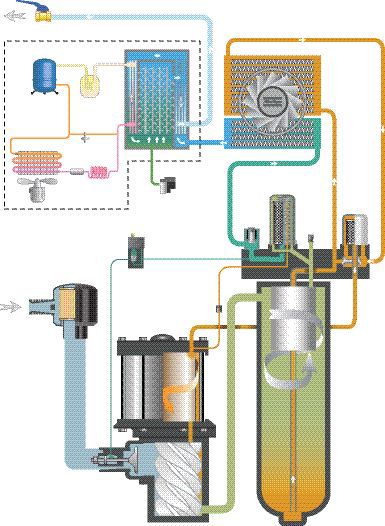

VSD+SchemaVSD+Diagramm

Zudem senken die GA-VSD-Kompressoren die Leistungsaufnahme weiter, indem der Leerlauf vollständig unterbunden wird, und der Kompressoranlauf mit VSD ist noch sanfter als mit sogenannten "Softstartern", d.h., es fallen keine Stromspitzenzuschläge der Energieversorger an, weil keine Anlaufspitzen entstehen.

Der Betriebsdruck der VSD-Kompressoren ist über den weiten Volumenstromregelbereich praktisch innerhalb eines Druckbandes von 0,1 bar konstand. Der sogenannte Solldruck, den der Kompressor in diesem Druckband hällt, ist von 4 - 13 über die elektronische Steuerung programmierbar, zudem gibt es die Möglichkeit über eine integrierte Zeitschaltuhr 2 verschiedene Druckbänder zu fahren.

Öleingespritzte Schraubenkompressoren drehzahlgeregelt mit Permanentmagnet-Motor auf kleinstem Raum

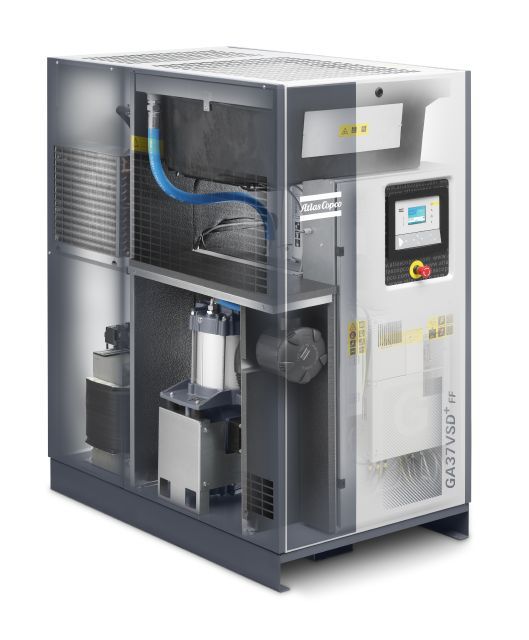

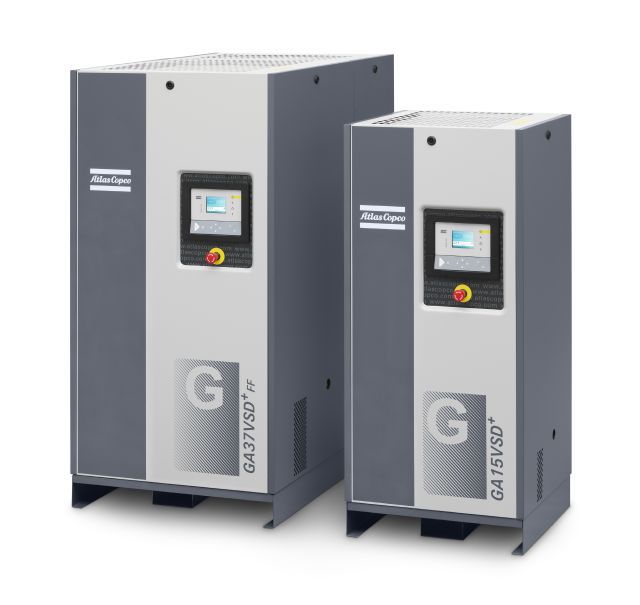

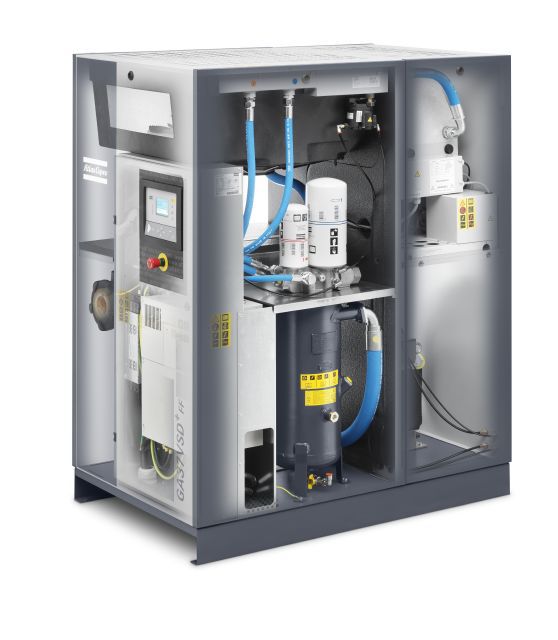

GA 7/11/15/18/22/26/30/37 VSD+ (P und FF-Version)

  VSD+linksVSD+MitteVSD+-Rechts

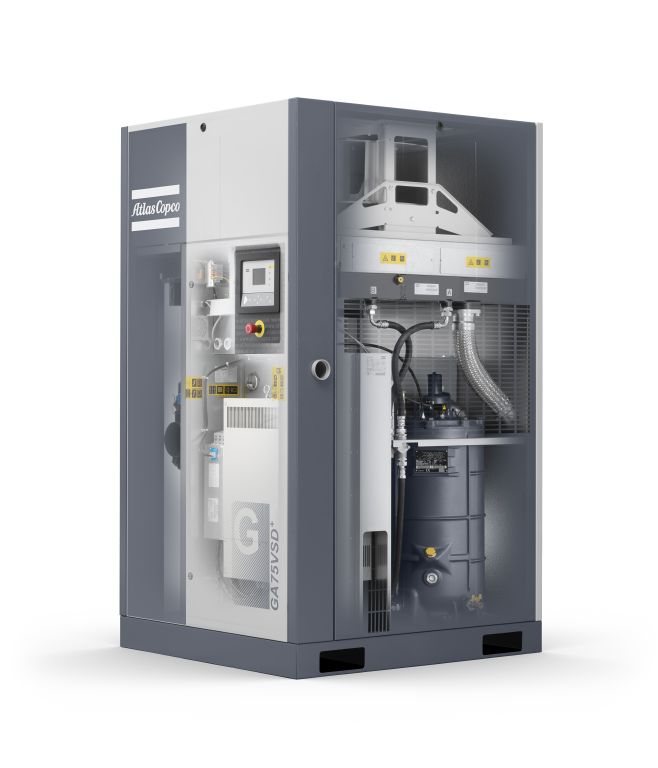

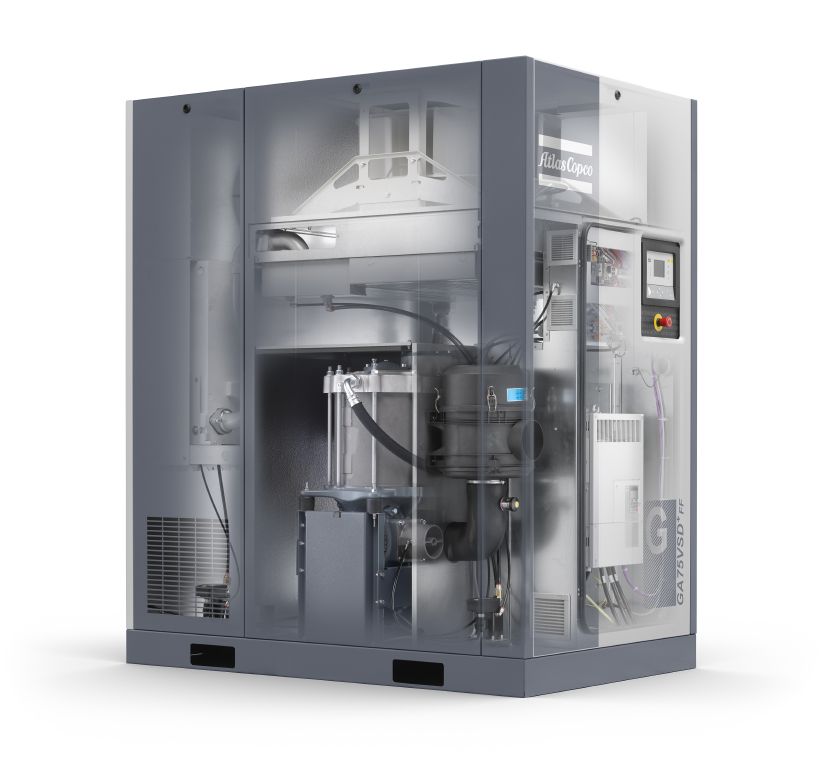

GA 37(2)/45/55/75 VSD+ (P und FF-Version)

GA75VSD+linksGA75VSD+FamilieGA75VSD+rechts

  • Motorleistung 7-75 kW
  • Antriebsmotor iPM-Motor, Wirkungsgrad übertrifft IE4
  • Direktantrieb (GA7-75 VSD+)
  • integrierter Frequenzumrichter
  • max. Betriebsüberdruck 4-13 bar
  • VolumenströmeGA7VSD+ 7-21 l/s, GA11VSD+ 7-32 l/s, GA15VSD+ 7-41 l/s, GA18VSD+ 15-63 l/s,GA22VSD+ 15-76 l/s, GA26VSD+ 15-86 i/s, GA30VSD+ 15-98 l/s, GA37VSD+ 15-116 l/s, GA37VSD+(2) 26-130 l/s, GA45VSD+ 26-155 l/s, GA55VSD+ 26-188 l/s, GA75VSD+ 27-225 l/s
  • ELEKTRONIKON 5 Graphik-Steuerung
  • 3-stufiges luft-/ölabscheidersystem
  • luftgekühlt
  • Geräuschpegel bis zu minimal 62-67 dB(A)
  • Abmessung P-Version:   L630 x B610 x H1420 mm (7-17VSD+P), L790 x B811 x H1590 mm (18-37VSD+P), L1153 x B1100 x H1968 mm (37(2)-75VSD+P)
  • Abmessung:FF-Version: L985 x B610 x H1420 mm (7-17VSD+FF), L1273 x B811 x H1590 mm (18-37VSD+FF), L1650 x B1100 x H1968 mm (37(2)-75VSD+FF)

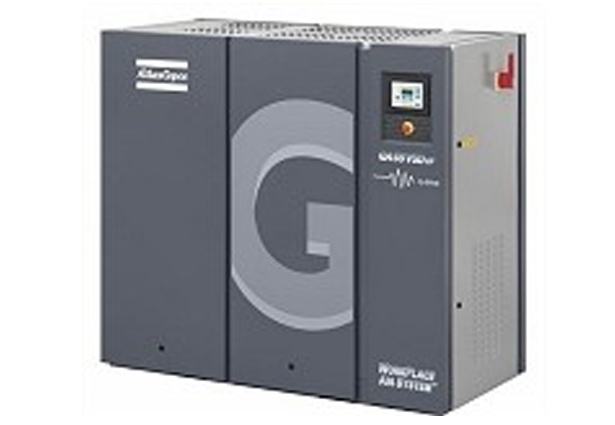

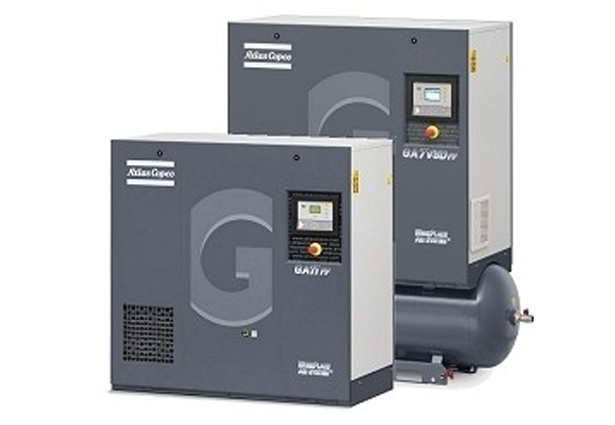

GA 22/30/37/45/55/75/90 VSD
öleingespritzte Schraubenkompressoren Drehzahlgeregelt

  • Motorleistung 5,5-90 kW
  • Antriebsmotor IP 55, Isolationskl.
  • Antrieb über Keilriemen (GA7/11 VSD)
  • Direktantrieb (GA15-30 VSD)
  • hocheffizientes Getriebe (GA37-90 VSD)
  • integrierter Frequenzumrichter
  • max. Betriebsüberdruck 4-13 bar
  • Volumenströme: GA22VSD 16-65 l/s, GA30VSD 16-76 l/s, GA37VSD 23-122 l/s, GA45VSD 24-144 l/s, GA55VSD 24-173 l/s, GA75VSD 33-247 l/s, GA90VSD 32-287 l/s
  • ELEKTRONIKON-Steuerung
  • Mit oder ohne 270-l-Luftbehälter,Option 500 l
  • 3-stufiges luft-/ölabscheidersystem
  • luftgekühlt / wassergekühlt
  • Geräuschpegel bis zu minimal 66 dB(A)

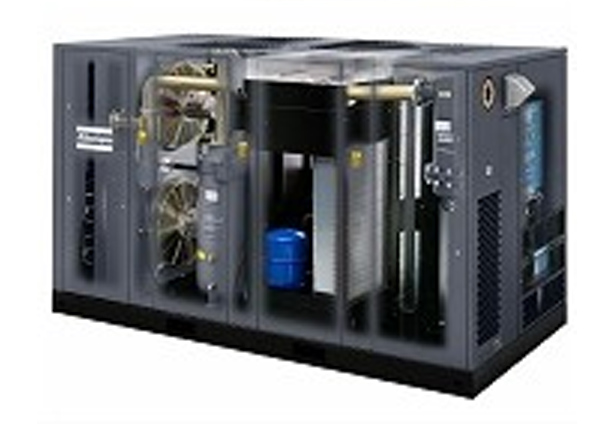

GA 132/180 VSD öleingespritzte Schraubenkompressoren Drehzahlgeregelt

  • Motorleistung 132/180 kW
  • Antriebsmotor IP 55, Isolationskl. F
  • Direktantrieb mit elastischer Kupplung
  • max. Betriebsüberdruck 4-13 bar
  • Volumenströme: GA132VSD 79-452 l/s, GA180VSD 71-481 l/s
  • ELEKTRONIKON-Steuerung
  • 3-stufiges Luft-/ölabscheidersystem
  • luftgekühlt
  • Geräuschpegel bis zu min. 63 dB(A)
  • anschlussfertig

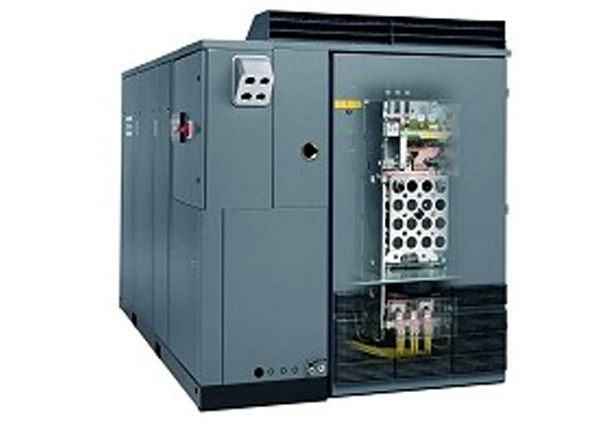

GA 315 VSD öleingespritzte Schraubenkompressoren Drehzahlgeregelt

  • Motorleistung 290 kW
  • Antriebsmotor IP 55, Isolationskl. F
  • Direktantrieb mit elastischer Kupplung
  • max. Betriebsüberdruck 4-10 bar
  • Volumenstrom 207-841 l/s
  • ELEKTRONIKON-Steuerung
  • 3-stufiges Luft-/ölabscheidersystem
  • luftgekühlt / wassergekühlt
  • Geräuschpegel bis zu min. 63 dB(A)
  • anschlussfertig

Varianten

GA 5-90 VSD als WorkPlace und WorkPlace Full Feature- Full-Feature-Versionen mit integriertem Kältetrockner und Filtereinheit

GA 132/180 VSD und GA 315 VSD als Pack oder WorkPlace Full Feature mit integriertem Kältetrockner
